过压保护器件需要修改电路讨论两种类似应用解决方案： 增大电路的极大输入电压增加一个电阻和齐纳二极管，用来对IN 的电压进行箝位利用输出端电容储能 引言MAX6495–MAX6499/MAX6397/MAX6398 过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。器件通过控制外部串联在电源线上的n 沟道MOSFET 实现。当电压超过用户设置的过压门限时，低MOSFET 的栅极，MOSFET 关断，将负载与输入电源断开。过压保护(OVP)器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。然而，有些应用需要对基本电路进行适当修改。本文讨论了两种类似应用：增大电路的极大输入电压，在过压情况发生时利用输出电容存储能量。
图 1. 过压保护的基本电路
增加电路的极大输入电压虽然图 1 电路能够工作在72V 瞬态电压，但有些应用需要更高的保护。因此，如何提高OVP器件的极大输入电压是一件有意义的事情。图2 所示电路增加了一个电阻和齐纳二极管，用来对IN 的电压进行箝位。如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。
图 3. 通过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压极大值的电压。此外，齐纳二极管的击穿电压必须小于OVP 的极大工作电压(72V)，击穿时齐纳二极管电流极大。串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在极小输入电压时能够维持OVP 器件正常工作。图 2 中电阻R3 的阻值根据以下数据计算：齐纳二极管D1 的击穿电压为54V；过压时峰值为150V，齐纳二极管的功率小于3W。根据这些数据要求，齐纳二极管流过的极大电流为： 3W/54V = 56mA 根据这个电流，R3 的下限为： (150V -
54V)/56mA = 1.7kΩ R3 的峰值功耗为： (56mA)2 × 1.7kΩ = 5.3W 如果选择比5.3W对应电阻更小的阻值，则会在电阻和齐纳二极管上引起相当大的功率消耗。为了计算电阻R3 的上限，必须了解供电电压的极小值。保MAX6495 正常工作的极小输入电压为5.5V。例如，假设供电电压的极小值为6V，正常工作时R3 的极大压降为500mV。由于MAX6495的工作电流为150μA (极大)，相应电阻的极大值为： 500mV/150μA = 3.3kΩ 图 2 中的R3 设置为2kΩ，可以保证供电电压略小于6V 时OVP 器件仍可以正常工作。注意，发生过压故障时，R3 和D1 (图2)需要耗散相当大的功率。如果过压条件持续时间较长(如：几十毫秒以上)，图3 所示电路或许更能胜任应用的要求。图中射极跟随器通过降低从R3 与D1节点抽取的电流大大增加R3 所允许的极大值。以β值为100 的三极管为例，此时150μA的器件工作电流变成1.5μA。这种情况下，不能忽略5μA 的二极管反向漏电流。R3 为10kΩ，因此，由于漏电流在R3 上产生的压降会达到50mV。在 IN 和GND 间使用一个1μF(极小值)的陶瓷电容。确保器件的电压范围满足输入电压的要求，须注意MOSFET 的VDS_MAX 额定值。利用输出端电容储能发生过压时，典型应用电路能够对输出电容自动放电，以保护下游电路(图4)，有些应用需要利用输出电容储存能量，并且能够在瞬间高压的条件下继续维持下游电路的供电，利用图5 电路可以达到这一目的。
图 4. 典型的限压电路提供输出电容放电通道 MAX6495–MAX6499/MAX6397/MAX6398通过内部100mA 的电流源(见图4)连接到GATE 输出，以对栅极电容和输出电容放电。电流源先对GATE 放电(电流I1，绿色箭头)，直到GATE 的电压等于OUTFB 电压，然后断开FET，
电流源继续降低GATE 电压，最后，直到内部的箝位二极管变为正向偏置，对输出电容放电(电流I2，红色箭头)。

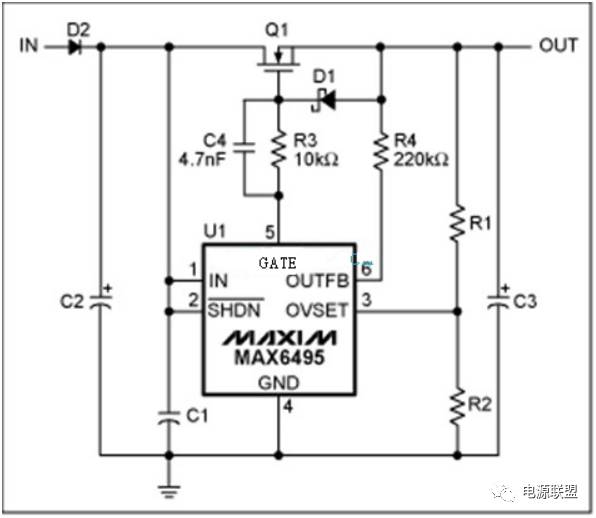

图5. 带有输出电容储能功能的过压限制电路如果 OUTFB 没有连接，则断开了通过箝位二极管放电的通路，不再对输出电容放电。然而，MOSFET 的栅极就不再有保护箝位二极管，VGS_MAX 有可能超出额定值。在 MOSFET 源极和栅极之间增加一个外部箝位二极管(图5 中的D1)可重新建立输出
