加速高速数据传输和IC研发测试方案

高速数据传输解决方案

1. 网络接口/内部接口/外围组件物理层一致性测试（PCIe 4.0/5.0、DDR、USB4、HDMI2.1、DP、MIPI）
2. 上层协议分析
3. 电源分配网络（PDN）测试
4. 电源完整性测试


测试工具

Tektronix DPO71604C 混合信号示波器	R&S ZNB40 矢量网络分析仪	KEYSIGHT UXR0134A Infiniium UXR系列示波器

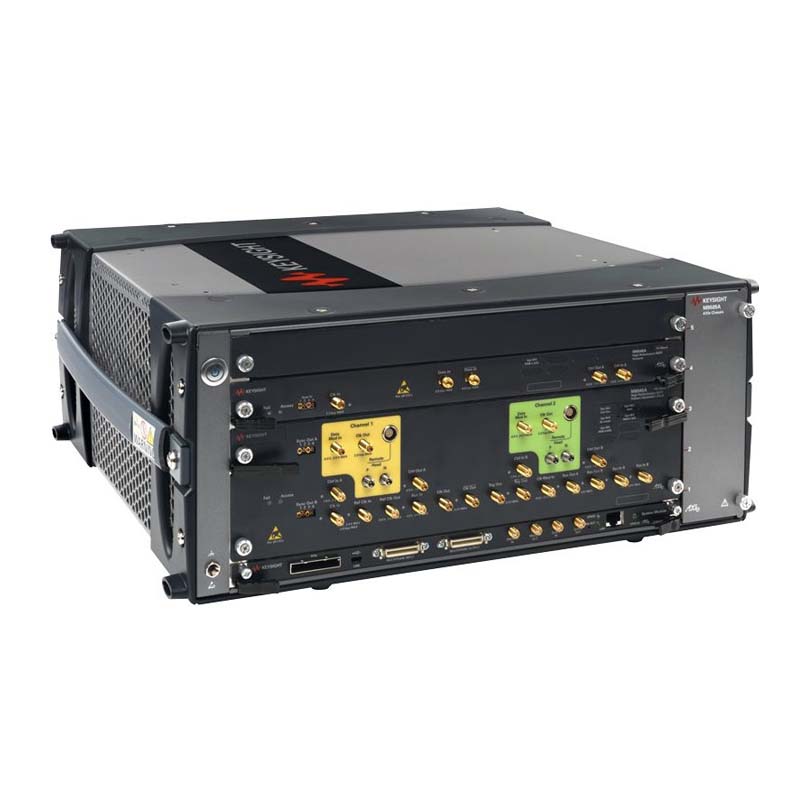

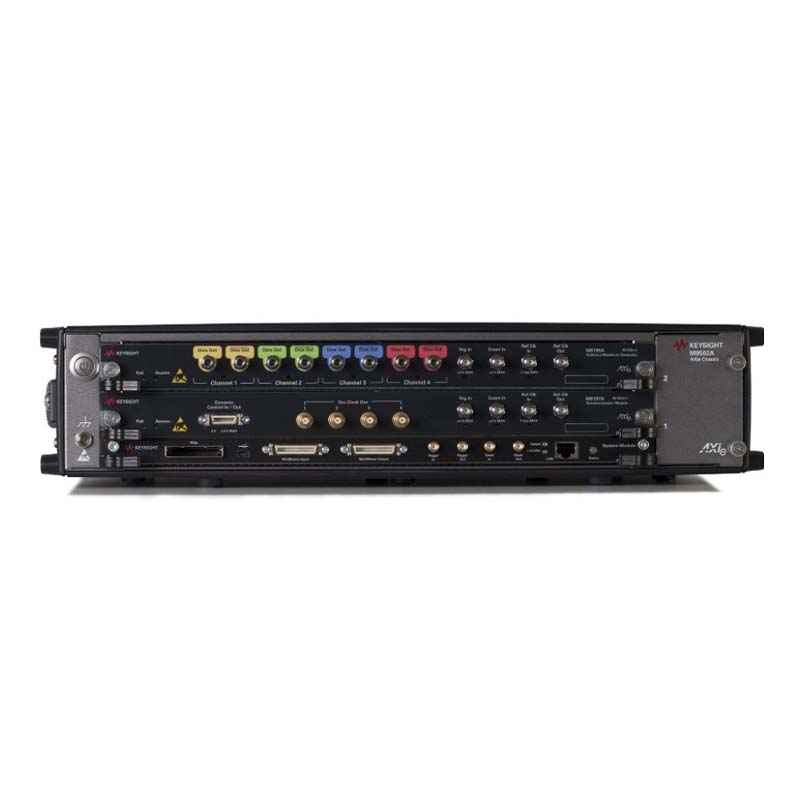

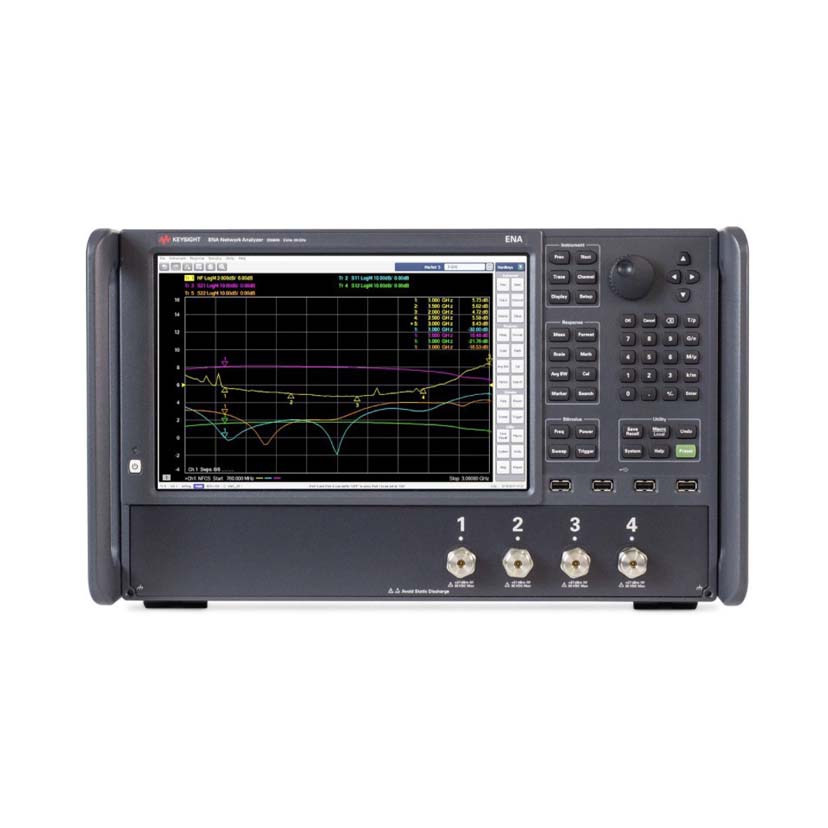

KEYSIGHT M8000系列 比特误码率测试仪	KEYSIGHT M8195A 任意波形发生器	KEYSIGHT E5080B ENA矢量网络分析仪

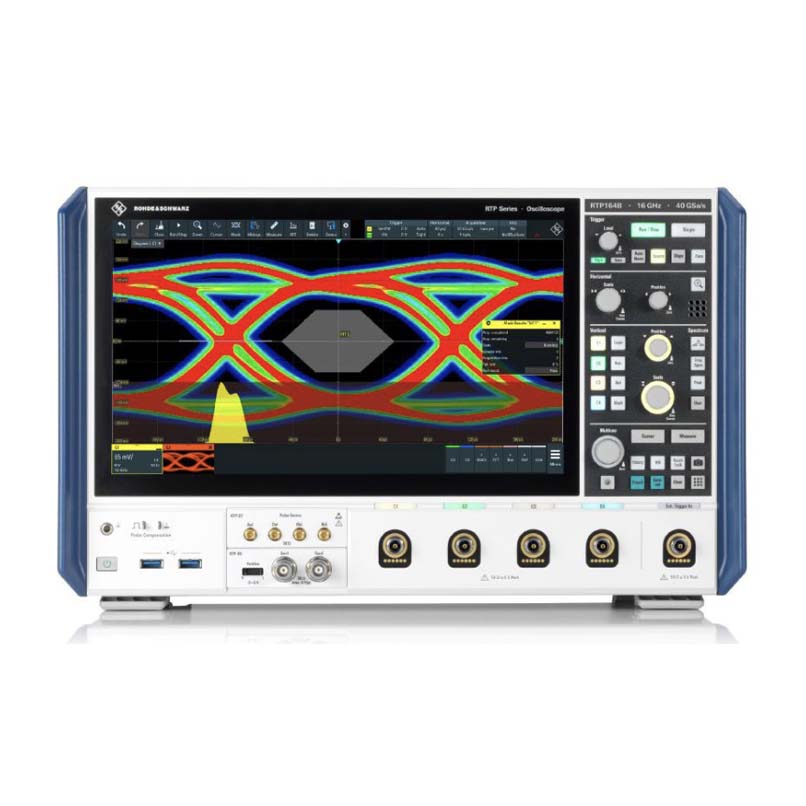

R&S RTP064B 示波器	KEYSIGHT U4164A逻辑分析仪

IC设计验证解决方案

一、非上电环节测试方案：

1. 依据电路原理图，检查芯片电源、节点标注及连线是否正确。测量电源输入阻抗，确认电源电压正常。
2. 按电路图及元器件封装型号和引脚顺序，按顺序检查元器件安装是否正确。做开路、短路测试。

二、上电环节测试方案：

1. 通电后先观察电路板是否有异常（包括冒烟、异味、发烫等），一旦出现立即断电，排除故障后再上电，
2. 静态调试（一般指不加入信号或只加固定电平信号做直流测试）和动态测试（在电路板输入端输入合适激励信号），检测各点电位判断直流工作是否正常，及各测试点输出信号是否正常。

测试工具

KEYSIGHT 34465A 6位半数字万用表

     3、元器件测试方案，主要包括短路测试、阻抗验证、串扰情况等，以及测试PCB、Cable、Connector等传输线特征阻抗（阻抗不匹配会引起反射、EMI、回波损耗等问题，为合理设计PCB迹线、通孔、连接器和电缆，可通过示波器眼图实时判定信号质量，识别不良场景以便进一步分析调试。同时准确测量并分解抖动和噪声，并对重要信号迹线执行TDR/TDT测量也必要，性能指标一般包括插入/回波损耗、近端 (NEXT) /远端(FEXT)串扰。以及采用频域-时域参数转换查看信号结构不连续性、阻抗及上升/下降时间、对内/对间延迟差、根据测量S 参数开展眼图模板测试等。

测试工具

R&S ZNB40 矢量网络分析仪	R&S RTP064B 示波器	KEYSIGHT E5071C(8.5GHz) ENA 网络分析仪
KEYSIGHT U4164A逻辑分析仪	R&S RTM3000 示波器	R&S ZND 矢量网络分析仪
R&S RTO2064 示波器	R&S NGP804 直流电源	Tektronix AFG3022C 任意波形/函数信号发生器
KEYSIGHT 34465A 6位半数字万用表	KEYSIGHT MSOX3104T 示波器	Tektronix MDO34 混合域示波器

4、基本功能验证方案

验证测试时注意确保测试仪器接地正确，仪器带宽大于被测电路带宽、测试点选择正确。测试项目包括以下：

1. 信号特征定量分析：幅度、频率、上升/下降时间、脉冲宽度/个数、过冲等
2. 电路偶发故障，分析研究其原因并排除故障
3. 信号完整性测试：是否有噪声、过冲、抖动等
4. 射频信号频谱/调制分析
5. 电流-电压瞬态功率测量
6. 信号与标准对应情况，及其他自定义方法分析

测试工具

R&S RTP064B 示波器	KEYSIGHT MXR604A Infiniium MXR 系列示波器	KEYSIGHT MXR404A Infiniium MXR系列示波器
R&S RTO2064 示波器	R&S FSW26 信号与频谱分析仪	R&S SMBV100B 矢量信号发生器
R&S MXO44-2410 数字示波器	R&S NGP804 直流电源	KEYSIGHT MSOX4154A 数字存储示波器
KEYSIGHT DSOX3054A 数字存储示波器	KEYSIGHT DSOX3104A 数字存储示波器	Tektronix MSO58 混合信号示波器
Tektronix MSO5104B 混合信号示波器	Tektronix MDO3054 混合域示波器
